影像測量儀的傳動機械結構原理分析

影像測量儀的傳動機械結構的主要要求是傳動平穩、爬行小、精度高，同時不會產生較大的振動噪聲。目前，影像測量儀多采用無牙螺桿、滾珠絲桿、鋼帶、同步齒形帶等方式進行傳動，我們可以根據具體情況選用適合的驅動方式。傳動機構的選擇需要根據加速度、運動速度和運動范圍的要求而定。不同的選擇對影像測量儀的運動平穩性、壽命等綜合性能產生影響。以下是對不同種類傳動機械結構的簡單介紹，僅供參考。

1) 絲桿傳動

絲桿傳動（即螺旋傳動），這是精密機械中常用的一種傳動形式，其主要作用是將旋轉運動變?yōu)橹本€運動。在影像測量儀中，主要實現位移傳動。絲桿傳動的傳動比大，有利于提高分辨率，實現*定位，但卻不利于快速驅動。有的影像測量儀為了實現快速驅動，可將絲杠的螺母打開，改用其他方式直接驅動運動部件。

2)同步帶傳動

影像測量儀同步帶傳動是靠帶上的齒與帶齒上的齒槽的嚙合作用來傳遞運動和動力的。同步帶傳動工作時帶與帶齒之間不會產生相對滑動，能夠獲得準確的傳動比，因此它兼有帶傳動和齒輪嚙合傳動的特性和優點。

3）鋼帶傳動

鋼帶傳動制造簡單、成本低、性能高、低溫（惡劣的環境下）等*傳動。金屬鋼帶是單個原件，無需潤滑，因此各部件減少了維修量，提高了傳動的安全可靠性，特別是在超潔凈的航空航天業、食品業、藥具有更好的效果。

影像測量儀利用影像頭采集工件的影像，通過數字化圖像處理技術提取各種復雜形狀工件表面的坐標點，再利用數據處理技術和坐標變換轉換成空間坐標測量技術的各種幾何要素，從而計算得到被測工件的實際尺寸、形狀和相互位置關系。

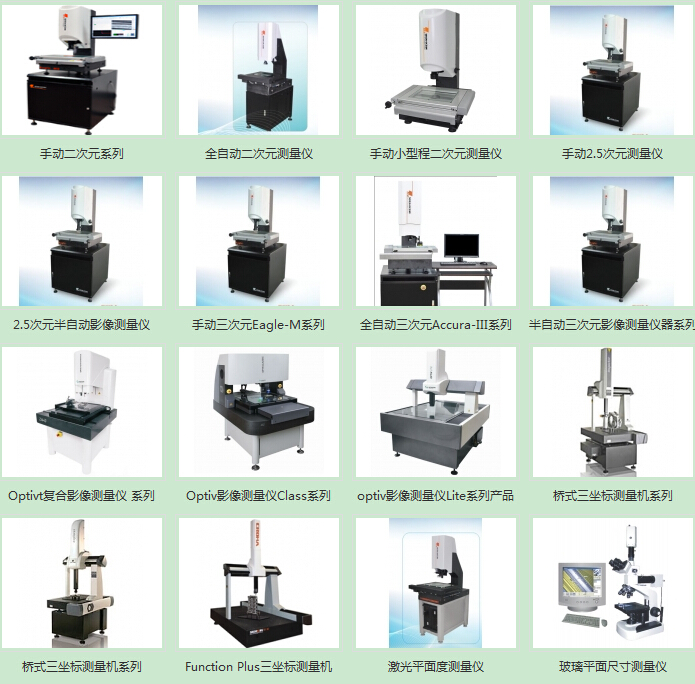

惠州市七海檢測設備有限公司全球*儀器生產廠家海克思康計量集團影像測量儀器的銷售公司，七海測量運用海克思康計量集團的資源和技術優勢,引進先進的機械,電子,測頭,新型控制技術,軟件,傳感器等新技術,加大研發投入,引入現代化國際化企業管理休系,為中國用戶提供*性價比,高效可靠的全新光學影像產品(二次元測量儀,三次元影像儀,影像測量儀),并提供*的售后服務,同時也為全球光學影像市場注放新的產品
